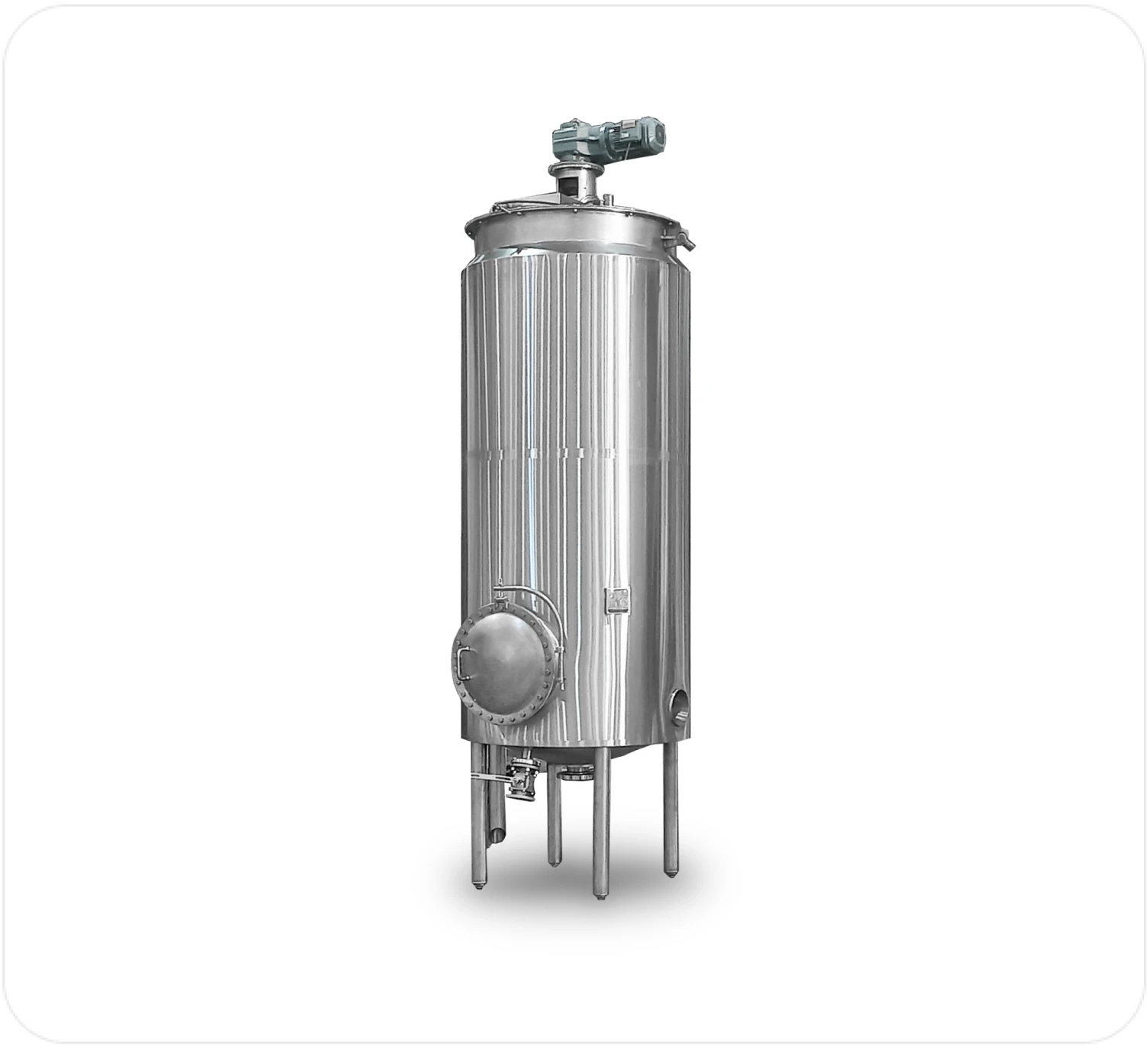

Quando um tanque deixa de apenas armazenar um produto e passa a participar diretamente da sua transformação, a engenharia do equipamento passa a ter impacto sobre produtividade, repetibilidade, temperatura, homogeneidade e qualidade final. É nesse contexto que se insere o T-PRO, tanque de processo industrial em aço inox desenvolvido pela SERAP para aplicações que podem exigir agitação, troca térmica, isolamento e diferentes condições de operação.
O T-PRO pode ser fabricado em aços inoxidáveis 304, 304L, 316 e 316L e configurado de acordo com as características do produto e do processo. O sistema de agitação pode ser projetado com diferentes geometrias e configurações de impelidores, enquanto a troca térmica pode ser realizada por camisa alveolar, dimensionada conforme o fluido de operação (água gelada, água quente, vapor ou gás refrigerante).
Tanques fabricados em aço inoxidável nas linhas 304, 304L, 316 e 316L, para aplicação nos diversos segmentos das indústrias de alimentos, laticínios, sorvetes, bebidas, químicos, farmacêuticos, cosméticos e biológicos.
Isolamento Térmico
Lã de rocha ou poliuretano injetado à base de água
Pressão de operação
Tanques Atmosféricos ou Vaso de Pressão
Revestimento do isolamento térmico
Em aço inoxidável 430, 304, 304L, 316 e 316L
Sistema de Agitação
Com diversos modelos de impelidores conforme aplicação ou necessidade do cliente
Troca Térmica
Através de camisas alveolares ou serpentina Half Pipe para aplicação dos fluídos de troca, água gelada, água quente, vapor e gás refrigerante (Sob Consulta)
Tanques de processo são equipamentos projetados para transformar diversas matérias-primas em um produto final acabado, e isso o diferencia de um reservatório cuja função principal é apenas armazenar.
Em uma indústria, variáveis como temperatura, tempo, viscosidade, concentração, agitação e pressão podem interferir diretamente no resultado do lote. Por isso, o tanque de processo deve ser dimensionado considerando essas condições de operação, e não apenas o volume nominal necessário.
A necessidade costuma aparecer antes mesmo de o cliente conhecer o nome do equipamento. Alguns sinais são recorrentes: mistura sem homogeneidade, produto que demora para aquecer ou resfriar, sedimentação de sólidos, dificuldade para trabalhar com viscosidade elevada, falta de padronização ou necessidade de aumentar capacidade sem perder controle do processo.
A homogeneidade da mistura é um fator crítico quando a distribuição dos componentes precisa ser uniforme e consistente em todo o volume do tanque, garantindo que o resultado obtido esteja de acordo com os requisitos especificados para o processo. Um sistema de agitação inadequadamente dimensionado pode não fornecer energia suficiente para manter as partículas em suspensão, favorecendo sua sedimentação e comprometendo a uniformidade da mistura.
Ter um sistema de troca térmica não significa, por si só, atingir qualquer temperatura no tempo desejado. Massa de produto, propriedades térmicas, área de troca, fluido de serviço e circulação interna precisam ser considerados em conjunto.
Produtos mais viscosos e formulações com sólidos não respondem da mesma forma que líquidos de baixa viscosidade. É por isso que um sistema de agitação deve ser dimensionado conforme as características do produto.
Conforme a configuração definida para o projeto, o T-PRO pode executar operações que envolvem mistura e homogeneização, aquecimento, resfriamento e controle das condições térmicas do processo. Outras operações específicas devem ser analisadas de acordo com o produto, o objetivo do processo e os recursos necessários.
Não existe um único impelidor adequado para todos os produtos. Viscosidade, densidade, presença de sólidos, volume de trabalho, geometria do tanque e objetivo da mistura influenciam a seleção.
Em aplicações específicas, a SERAP pode utilizar recursos de simulação CFD para estudar o comportamento dos fluidos e apoiar o dimensionamento do sistema de agitação. Esse recurso permite avaliar aspectos como circulação, posição e formato dos impelidores, zonas de baixa velocidade e formação de vórtices, quando as características do processo exigirem uma análise mais aprofundada.
O T-PRO pode receber sistemas de troca térmica por camisa alveolar.
A camisa alveolar é um sistema de troca térmica projetado para promover o aquecimento ou resfriamento do produto no interior do tanque. Sua estrutura é formada por cavidades interligadas, os chamados “alvéolos”, distribuídas ao redor do equipamento e por onde circula o fluido de serviço.
Dessa forma, ocorre a troca térmica entre o fluido de processo, como o produto armazenado ou processado no tanque, e o fluido de serviço, que pode ser água, vapor ou gás refrigerante, conforme as necessidades da aplicação. O sistema é dimensionado de acordo com as condições de operação e a demanda térmica do processo.
O isolamento reduz a troca de calor indesejada com o ambiente e ajuda a manter maior estabilidade térmica. No T-PRO, a SERAP utiliza lã de rocha ou poliuretano injetado à base de água, definida de acordo com as características e as condições operacionais do equipamento.
A escolha do inox não deve ser baseada apenas em preço ou na ideia de que uma liga mais nobre é sempre melhor. O material precisa ser compatível com o produto, temperatura, agentes de limpeza, requisitos sanitários e ambiente de operação.
A definição adequada deve fazer parte da especificação técnica do projeto.
A SERAP possui conhecimento técnico para dimensionar tanto tanques atmosféricos quanto vasos de pressão, considerando as condições de operação de cada aplicação e, quando aplicável, os requisitos da norma ASME.
Essa definição deve acontecer desde o início do projeto, pois influencia toda a engenharia mecânica do equipamento, incluindo espessuras, reforços, bocais, cabeçotes, testes, inspeções e documentação técnica.
Além da condição de pressão, capacidade e geometria também fazem parte do dimensionamento. O volume nominal é apenas uma das variáveis: volume útil, faixa mínima e máxima de operação, necessidade de espaço livre, geometria do fundo, relação altura/diâmetro e limitações físicas da planta podem interferir diretamente na configuração do equipamento.
Um vaso de pressão não deve ser entendido apenas como um tanque com paredes mais espessas. Cada configuração segue critérios específicos de projeto, fabricação e inspeção, definidos de acordo com as condições de operação e com a norma aplicável.
A linha industrial da SERAP contempla capacidades de até 100 mil litros, com volumes superiores sob consulta, além de projetos especiais desenvolvidos conforme as necessidades específicas de cada aplicação.
Compartilhe com a equipe SERAP as características do produto, o volume, as condições térmicas e o objetivo da operação. A engenharia pode avaliar os requisitos e desenvolver a configuração adequada para o processo.
Os termos podem parecer próximos, mas representam aplicações diferentes dentro de uma operação industrial.
Tem como função principal combinar, homogeneizar ou manter componentes em movimento.
Quando a função principal é a mistura, o T-MIX pode ser a solução mais adequada.
Pode participar de etapas mais amplas da transformação do produto, envolvendo, além da agitação, variáveis como controle térmico, pressão, tempo de processo e características específicas do fluido.
Em processos que exigem combinação de agitação, troca térmica e outras condições específicas de operação, o T-PRO pode ser configurado de acordo com os requisitos do projeto.
Na SERAP, a definição do equipamento parte das necessidades de cada aplicação.
O T-PRO pode ser desenvolvido para aplicações nos segmentos:
Em cada setor, o processo define quais recursos são necessários. Por exemplo:
Controle térmico e agitação podem ser críticos em produtos fermentados.
Viscosidade, homogeneização e aeração ganham relevância.
Compatibilidade de materiais, pressão e condições de reação podem assumir maior peso.
Por isso, a mesma configuração não deve ser replicada indiscriminadamente entre segmentos.
Conheça os detalhes do T-PRO, tanque de processo industrial em aço inox da SERAP: aquecimento e resfriamento, agitação, materiais, pressão e capacidade.
Não encontrou o que procurava? Fale com a nossa engenharia.
É um tanque projetado para participar de uma etapa de transformação, preparação ou controle do produto, e não apenas para armazená-lo.
Sim. Conforme o projeto, pode utilizar camisa alveolar e diferentes fluidos térmicos.
Pode ser projetado com diferentes geometrias e impelidores conforme a aplicação e a necessidade do cliente.
A SERAP informa opções nas linhas 304, 304L, 316 e 316L.
Sim. A linha prevê tanques atmosféricos ou vasos de pressão, de acordo com o projeto.
A linha industrial informa capacidades de até 100 mil litros, com capacidades maiores sob consulta.
Não necessariamente. O termo reator está associado tecnicamente a processos de reação, embora o mercado o utilize de forma mais ampla. O T-PRO é a plataforma de tanque de processo da SERAP; quando uma aplicação pesquisada como reator exige recursos compatíveis com o T-PRO, a engenharia pode avaliar essa configuração dentro da linha.
